Verfügbarkeit der Abholung konnte nicht geladen werden
Alle Produkte werden mit wichtigem Zubehör und leicht verständlichen Anleitungen geliefert. Packen Sie sie aus und starten Sie Ihre Projekte voller Zuversicht!
Haben Sie Fragen?
Melden Sie sich gerne bei uns.
SILIBOND-990 ist ein vorpolymerisiertes, reaktives Urethanharz mit niedriger Viskosität. Das Produkt ist ein verarbeitungsfertiges Bindemittel für trockene Sande und Splitte. Das Harz ist absolut lichtbeständig und deshalb auch als Bindemittel für rein weiße Sande aus Marmor, Granit und ähnliche helle Zuschläge perfekt geeignet!

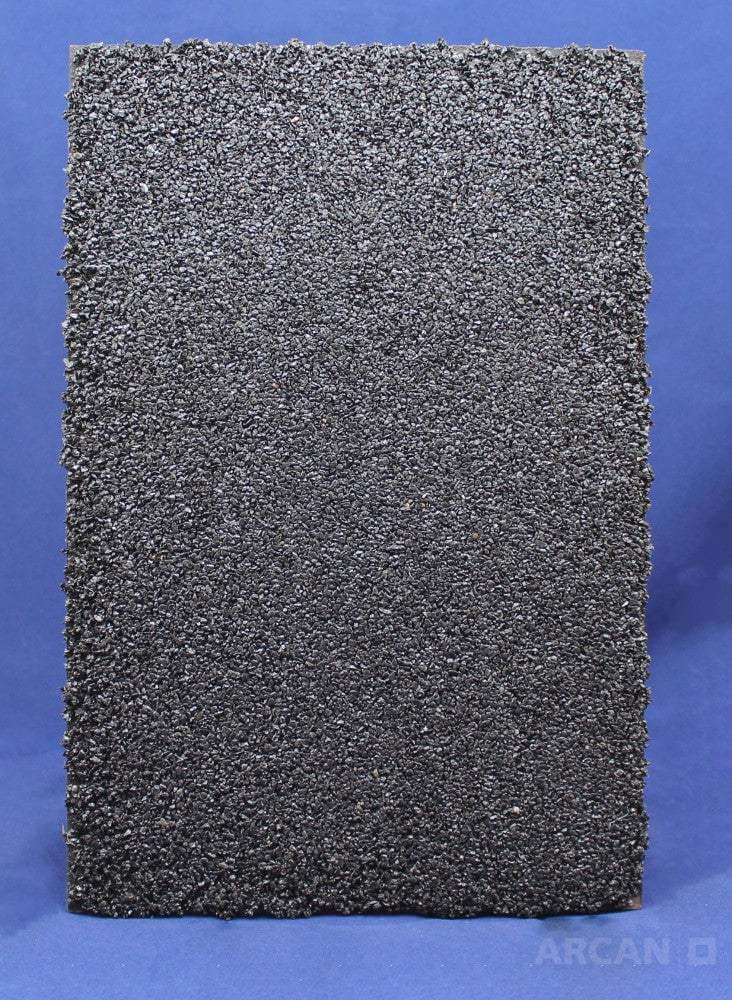

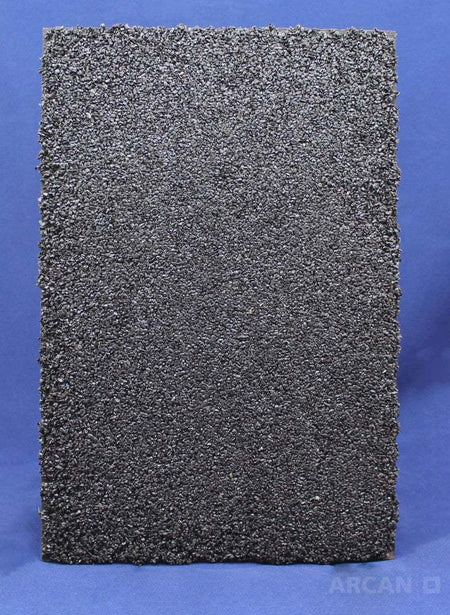

SILIBOND S-990 ist ein ideales Bindemittel für wasserdurchlässige, besonders dekorative Fugenmörtel aus groben Sanden, aber auch für dekorative Steinteppiche aus Marmor-, Granitgranulaten oder farbigen Quarz.
SILIBOND-990 bindet durch Reaktion mit der immer vorhandenen Feuchtigkeit der Luft ab.
Die verwendeten mineralischen Zuschlagstoffe müssen trocken sein. Für wasserdurchlässige Mörtel (Drainmörtel) sollen die Zuschläge kein Mehlkorn enthalten und ausreichend grob sein.
Der Bindemittelbedarf für wasserdurchlässige Fugenmörtel oder Sandteppiche ist gering. Er ist abhängig von der Sieblinie und Kornform der Zuschlagstoffe und der gewünschten Festigkeit. Für einen typischen, drainfähigen Fugenmörtel mit hoher Festigkeit werden Sande mit Sieblinien zwischen 0,2 bis 0,7 mm empfohlen.
Ideal ist ein Verhältnis zwischen Bindemittel und Zuschlag von 3 bis 5 % S-990 auf 100 Teile Zuschlag, abhängig von der Kornverteilung (und damit der Oberfläche) der Zuschlagstoffe. Ein zu hoher Anteil an Bindemittel kann zu Störungen bei der Durchhärtung führen und sogar Blasenbildung verursachen, bei zu geringem Bindemittelanteil nimmt zwangsläufig die mechanische Festigkeit des ausgehärteten Mörtels ab.
Zur Herstellung des Mörtels wird das Bindemittel mit den Zuschlägen homogen vermischt. Es ist zweckmäßig, die Mischungen in Zwangsmischern herzustellen. Die üblichen Freifallmischer für Zementmörtel sind nicht geeignet. Die Mischzeit selbst ist kurz, aber abhängig von der Leistung des verwendeten Mischers. Einbaufertige Mischungen sind nur schwach erdfeucht. Sie werden sofort eingebaut, sind nicht klebrig, leicht abzuziehen, zu glätten und zu verdichten. Mörtel aus SILIBONDS -990 auch noch bei niederen Temperaturen eingebaut werden. Verglichen mit Mörteln aus Epoxydharzen härten sie auch unter diesen - für Reaktionsharze schwierigen - Bedingungen noch einwandfrei.
Zeit Durchhärtung (in mm Dicke)
23°C 15°C 10°C 5°C
8 Stunden 11 9 6 3
24 Stunden 25 18 12 8
2 Tage 40 35 30 20
2 /3
Eigenschaften: Zusammensetzung Urtehanpolymer mit NCO-Gruppen
Lieferform: Flüssig, verarbeitungsfertig
Farbe: Farblos, wasserklar
Geruch: Schwach, produkttypisch
Lösemittelgehalt: Entfällt (zero VOC)
Viskosität: bei 20° Ca. 800 - 900 mPa.s
Dichte: bei 20° Ca. 1,10 - 1,14 gr/ml
Kennzeichnung:
-Arbeitsschutz Xn
-ADR/RID Entfällt (keine Beschränkung)
-Giftklasse (Schweiz) 4
Mechanische Eigenschaften (DIN 1164)
- Mörtel aus 100 GT Quarzsand 0,2 -0,7m + 5 GT SILIBOND 990 -
Druckfestigkeit ca. 40 N/mm2
Biegefestigkeit ca. 20 N/mm2
E-Modul/Biegeversuch ca. 8000 N/mm2
SILIBOND S-990 ist nicht feuergefährlich, aber brennbar. Das Produkt soll vor Feuer oder strahlender Wärme geschützt, kühl und trocken und so gelagert werden, daß es für Kinder und nicht befugte Dritte nicht zugänglich ist.
Angebrochene Gebinde sind nach Gebrauch sofort wieder dicht zu verschliessen und alsbald zu verbrauchen. S-990 enthält Isocyanate und reagiert.
Wir liefern ausschließlich in ausgewählte Länder der EU. Die angegebenen Preise gelten nur für das europäische Festland, keine Lieferung auf deutsche oder europäische Inseln. Wir liefern alle Waren frei Bordsteinkante.
